      1. Créer son Cartouche de mise en plan personnalisé

      Vous voulez gagner du temps et garder vos mises en plan CATIA 3DEXPERIENCE au top ? La création de votre propre modèle est la solution

      Step 1: Créer des attributs personnalisés (optionnel)

      Si ce n’est pas déjà fait, vous pouvez créer des attributs (propriétés) personnalisés à utiliser dans vos conceptions. Cela peut inclure le numéro de projet, le nom du fournisseur, le type de finition...

      C'est entièrement expliqué dans cet article.

      Step 2 : Création du modèle

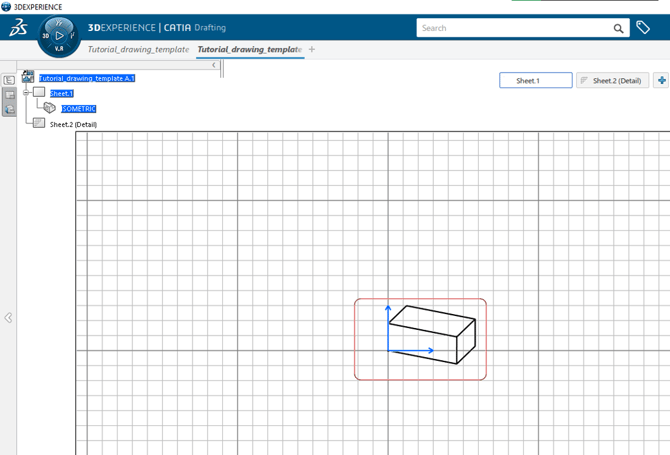

      1. Crée une mise en plan contenant une pièce ou un assemblage.

      new drawing basic

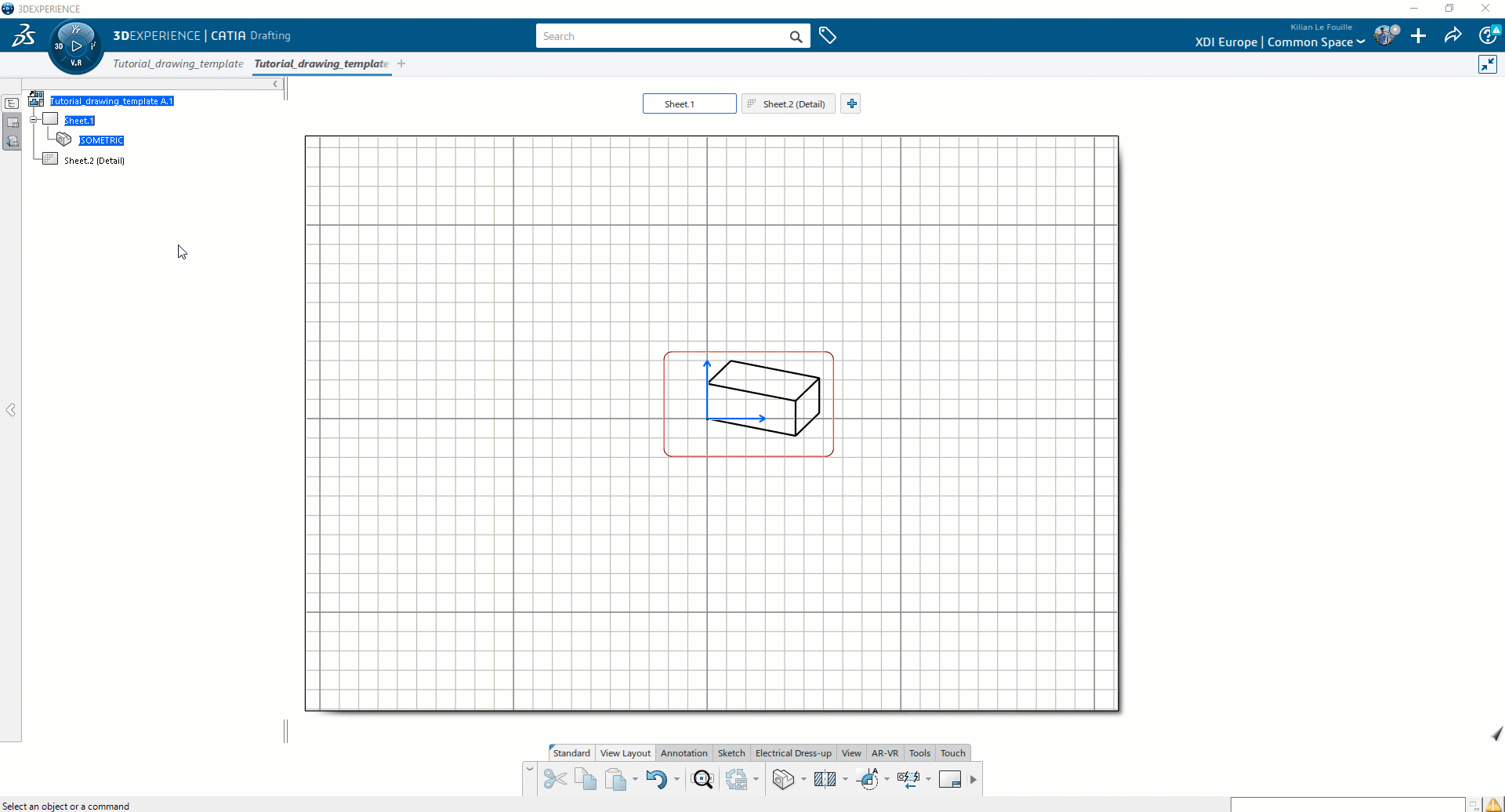

      2. Insère une nouvelle feuille de détail.

      Insert new detail sheet catia

      3. Crée un tableau en utilisant la commande « Modèle de tableau » depuis l’onglet « Modèle ».

      table template

      4. Clique sur une cellule du tableau : la boîte de dialogue « Lier un modèle » s’affichera.

      5. Parcours les options pour trouver l’attribut souhaité (cf. AIDE ci-dessous), puis clique sur « Insérer ».

      all attributes in table

      6. Répète l’opération pour créer ton modèle de tableau contenant tous les attributs nécessaires.

      AIDE : Trouver tous les attributs que tu souhaites ajouter peut être (très) difficile. N’hésite pas à nous contacter si tu ne trouves pas ce que tu cherches !

      Voici quelques exemples pour t’aider :

      Titre, Révision, Maturité, Propriétaire : Package = Core Model ; Nom = PLMCoreReference

      Matériau :

      Date de dernière modification du dessin : Package = Drafting ; Nom = Drawing

      Format de la feuille : Package = Drawing & Layout ; Nom = Sheet

      Échelle de la vue : Package = Drawing & Layout ; Nom = Sheet

      EIN (Enterprise Item Number) : Package = Enterprise Reference ; Nom = Enterprise Information

      Propriétés personnalisées : Package = OtbIRPCConfiguration ; Nom = XP_VPMReference_Ext

      Numéro de page de la feuille : Clique droit sur une cellule du tableau > Insérer > Insérer un lien d’attribut > Numéro de page

      Released at ; Released by ; Approved by : Ces attributs ne sont actuellement pas disponibles dans CATIA.

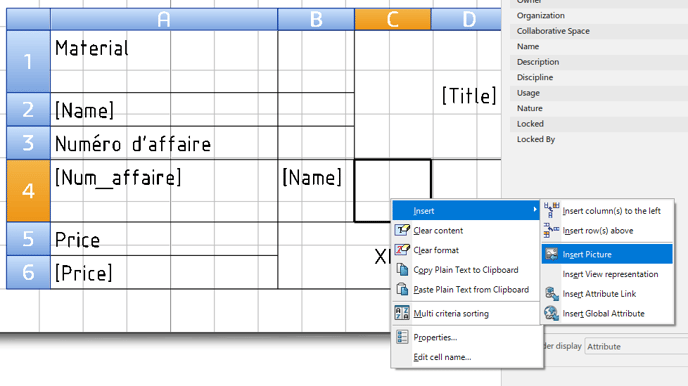

      Insertion d’une image : Clique droit sur une cellule du tableau > Insérer > Insérer une image

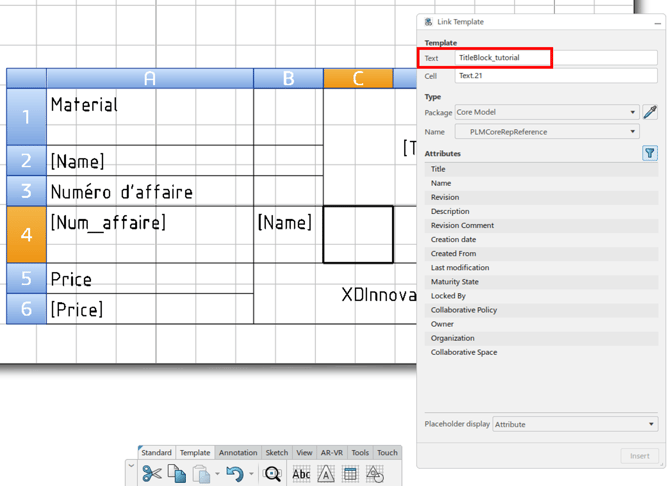

      7. IMPORTANT : renomme ce tableau

      Tu dois le nommer avec le préfixe "TitleBlock_" pour qu’il soit reconnu comme un modèle de tableau. Oui, c’est étrange, je sais.



      rename table template

      8. Enregistre la mise en plan

      Optionnel : fige ou libère la mise en plan pour éviter que quelqu’un ne modifie ton modèle.

      Step 3 : Teste ton modèle

      1. Crée une nouvelle mise en plan contenant une pièce ou un assemblage.

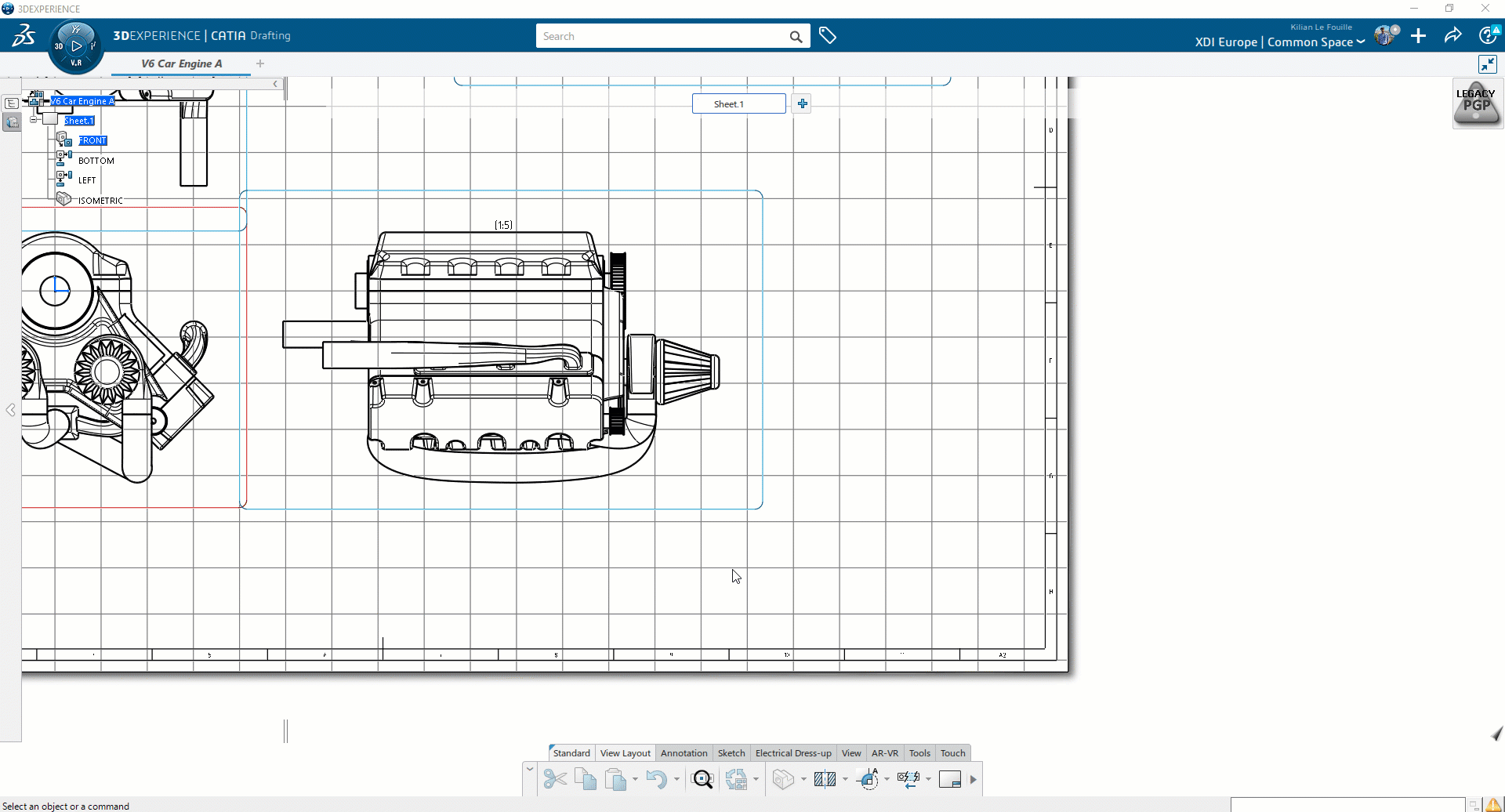

      2. Sélectionne la commande « Agencement de vue » puis choisis « Dress-up DS 1 ».
        Dans la section « Bloc titre », clique sur l’icône en forme de loupe pour parcourir et sélectionner ton modèle.

      3. Clique sur « Instancier » puis sur OK pour appliquer le modèle.

      Insert table template

      4. Mets à jour les valeurs


      Malheureusement, les valeurs ne se mettent pas à jour instantanément. Il faut « reconfigurer » le lien pour qu’il affiche les bonnes informations. Oui, c’est dommage, mais c’est simple à faire.

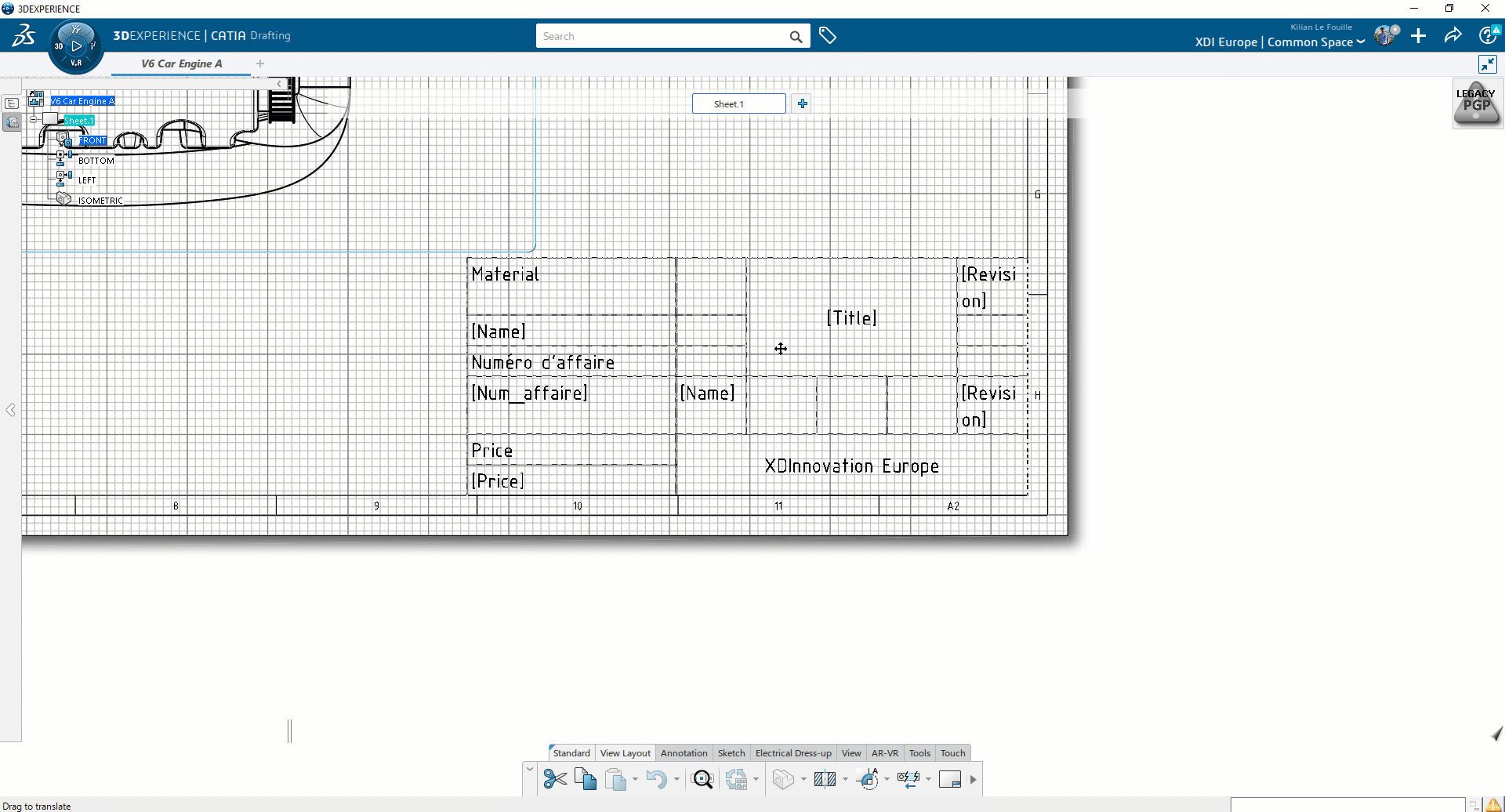

      Clique droit et choisis la commande « Routage du lien vers le modèle ».

      route link template-1

      Route link template

      Step 4: Profite !

      C’est déjà enregistré sur 3DEXPERIENCE, donc tes collègues peuvent y accéder également.
