Ce guide offre une vue d'ensemble sur la manière d'importer des données et les principales fonctionnalités pour optimiser le processus.
Import de fichiers autre que CATIA
CATIA 3DEXPERIENCE prend en charge une large gamme de formats de fichiers. Parmi les plus courants figurent : DXF, IFG, STEP, STL ou encore du SOLIDWORKS.

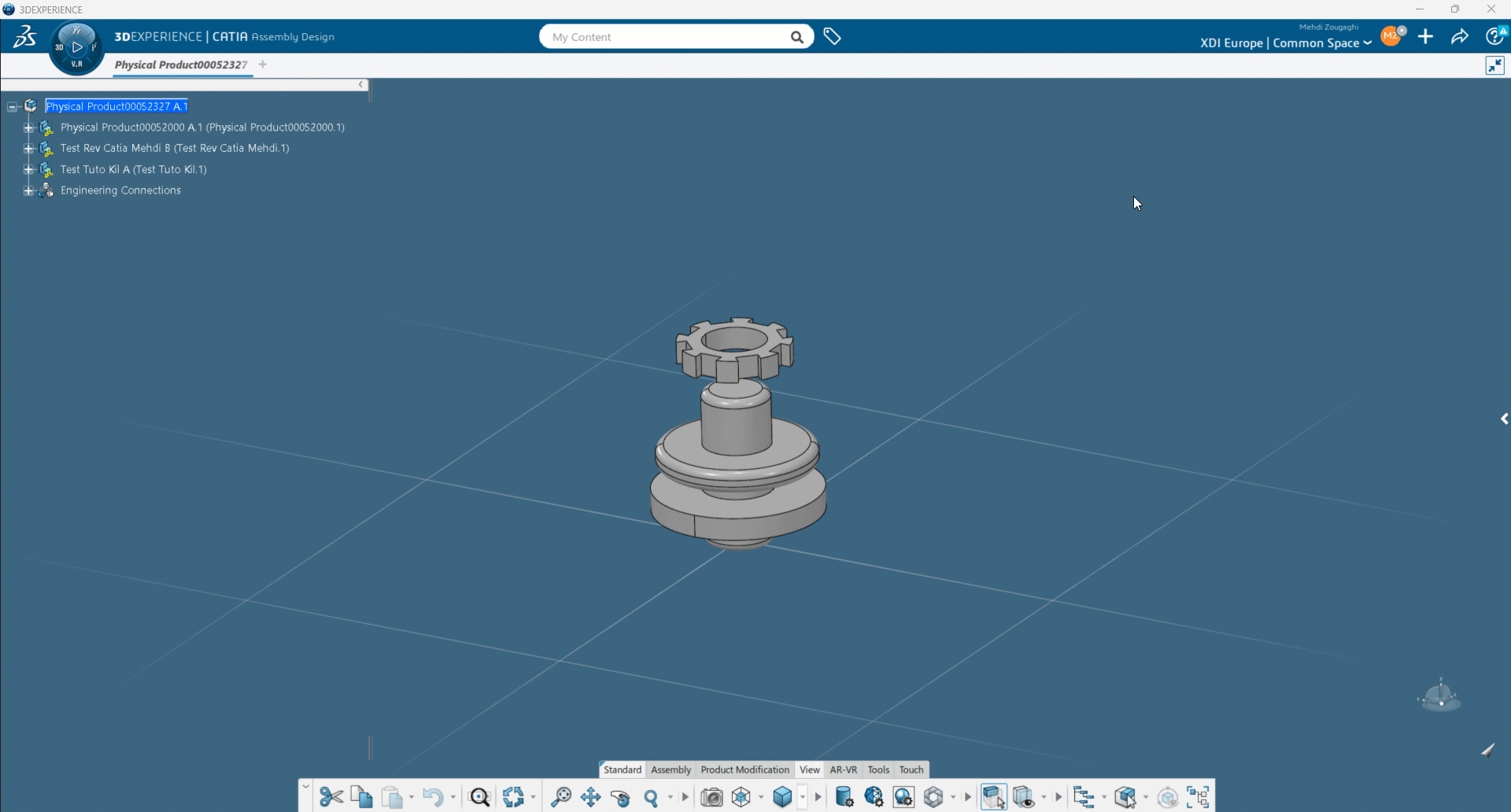

Étapes pour importer des données dans CATIA 3DEXPERIENCE
- Cliquez sur le "+" en haut à droit de l'écran
- Choisissez l'option "Import"
- Une fois le menu d'import ouvert vous pourrez sélectionner le type de fichier mais aussi sa source qui peut être soit en local, sur un espace de collaboration ou encore votre 3DDrive.
Import de fichiers CATIA
CATIA 3DEXPERIENCE prend en charge les fichiers de CATIA V5 (CATPart, CATProduct, CATDrawing,...). Il faut cependant avoir le complément "Exchange Management" installé sur votre machine. Vous pouvez directement utiliser le compas sur votre plateforme pour retrouver ce complément :
Une fois "Exchange Management" installé, vous pourrez utilisé la fonction d'import CATIA en cliquant sur " > " au niveau de l'import :
L'import CATIA vous offre aussi plus d'options de gestion des fichiers importés comme on peut le voir avec le menu suivant :
Conclusion
Avec cet article, vous avez maintenant toutes les clés pour importer vos données dans CATIA 3DEXPERIENCE.
