SOLIDWORKS : problème "MOD-DIAM"

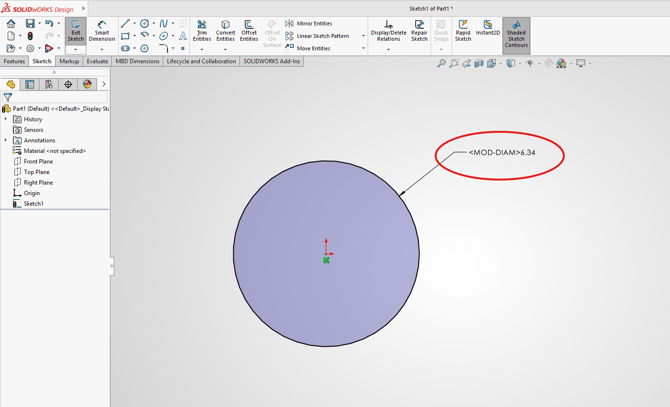

Lorsque vous ouvrez une mise en plan ou que vous ajoutez une dimension de diamètre, le symbole est manquant :

Ce problème peut être dû à un fichier manquant, corrompu ou à chemin d'accès invalide.



Pour résoudre ce problème, voici comment procéder :

1. Aller dans Outils > Options > Emplacement des fichiers.



2. Dans la liste "Montrer les dossiers pour", cliquez sur "Fichier de bibliothèque de symboles".





Le chemin d'accès par défaut est le suivant :

"C:\ProgramData\SOLIDWORKS\SOLIDWORKS [20XX]\lang\french"

Si le chemin d'accès renvoie à une ancienne version de SOLIDWORKS, mettez-le à jour afin qu'il corresponde à la version actuellement installée sur votre ordinateur.

3. Pour ce faire, cliquez sur "Tout éditer", défilez jusqu'à "Fichiers de bibliothèques de symboles", puis dans la colonne "Nouveau chemin", remplacez l'ancienne version par la version actuellement installée.

4. Copier-coller le nouveau chemin d'accès dans l'explorateur windows et vérifier que le fichier gtol.sym existe.

5. Si vous soupconnez que le fichier a pu être corrompu, ou qu'il est absent, remplacez le par celui-ci : gtol.sym
