Pourquoi le symbole du diamètre Ø apparaît-il sous la forme "" lorsqu'on côte un cercle ?
Problème :
Lorsque vous ouvrez une mise en plan ou que vous ajoutez une dimension de diamètre, le symbole est manquant :
Ce problème peut être dû à un fichier manquant, corrompu ou à chemin d'accès invalide.
Solution :
Pour résoudre ce problème, voici comment procéder :
1. Aller dans Outils > Options > Emplacement des fichiers.

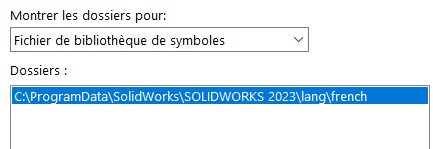

2. Dans la liste "Montrer les dossiers pour", cliquez sur "Fichier de bibliothèque de symboles".
Le chemin d'accès par défaut est le suivant :
"C:\ProgramData\SOLIDWORKS\SOLIDWORKS [20XX]\lang\french"
Si le chemin d'accès renvoie à la version précédente (2023) du logiciel, il faut mettre à jour le chemin d'accès du dossier pour qu'il renvoie à la version actuelle (2024).

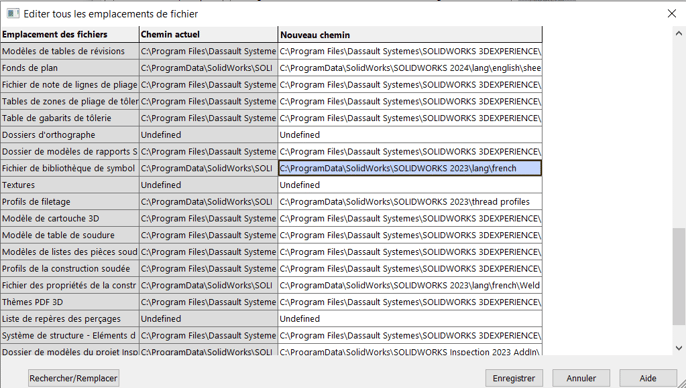

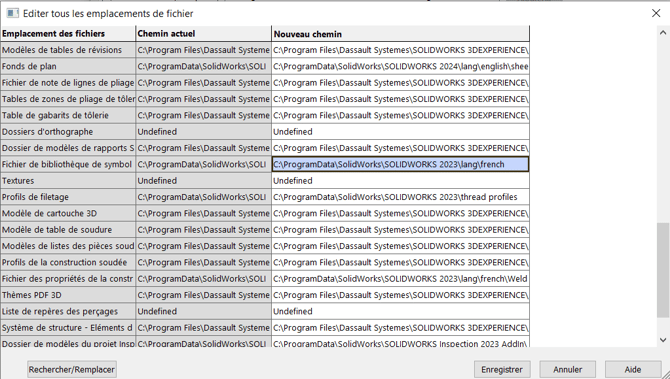

.Ici par exemple, il faut remplacer "2023" par "20243. Pour ce faire, Cliquer sur "Tout éditer", défiler jusqu'à "Fichiers de bibliothèques" de symboles puis dans la colonne "Nouveau chemin", remplacer 2023 par 2024.

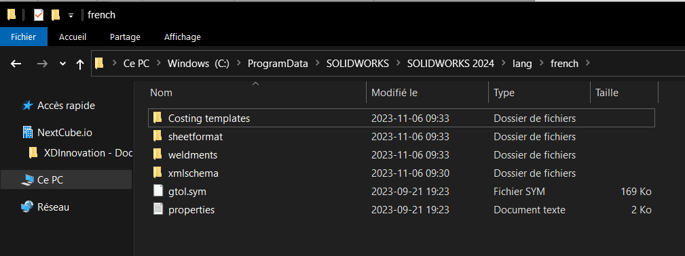

4. Copier-coller le nouveau chemin d'accès dans l'explorateur windows et vérifier que le fichier gtol.sym existe.
5. Si vous soupconnez que le fichier a pu être corrompu, ou qu'il est absent, remplacez le par celui-ci : gtol.sym
Ca ne fonctionne pas ? Envoyez un mail à support@xdinnovation.eu
